禾運科技有限公司為工業機械傳感器之研發與生產廠商，
推出針對壓鑄機、射出機、油壓機、合模機等工業機械之高精密鎖模力/拉伸力檢測儀器HY-CD4。
長期研究哥林柱拉伸力與模具鎖模力之研發已十餘年。
禾運科技高精密檢測儀器產品絕對精度皆小於±1%，
產品的開發秉持簡單使用及品質的耐用與安全為原則，
能有效的替客戶節省成本及提高獲利，產品推出至今，
經過不斷的壓力測試及改進，已獲得業界的高度認同，深獲客戶的信任。
為深耕市場，將持續投入更多有利於工業機械產業應用之檢測設備及監控設備等高精密儀器產品的研發，
並以價格、品質、服務為為宗旨的目標，持續提供客戶最完善的售後服務，
全面提升企業價值與並達成永續經營之目標。
禾運科技以創造鎖模力高附加價值產品為理念，
結合機械結構與電子電機概念，擁有敏銳的因應能力與技術的突破，
成為世界各行業最佳之機械結構檢測解決方案的研發，持續地為客戶創造價值與成就的永續經營，
除深耕哥林柱的機械拉伸原理之研發、生產與售後服務、並秉持使用者方便用及不易損壞的耐用度構思，
陸續籌畫更多有利於方便機械生產的檢測設備及監控設備。
禾運科技高精密檢測儀器，研發比傳統產業所算的”條”更加精密小數點二位數，並持續鑽研更為簡單的使用方法，
相信不久將來，能夠跨足其他相關產業，邁向讓產業如人手一支游標卡尺一般，
提昇企業價值與國際競爭力，達成永續經營之目標。
鎖模力量測設備及監控設備研發、製造(100%台灣製造)、檢測、校準、維修。
HY-CD4 鎖模力檢測儀器，即日起全面優惠9折(至2024年02/31止)，
歡迎業界先進讓我們為您提供報價。
型號：HY-CD4

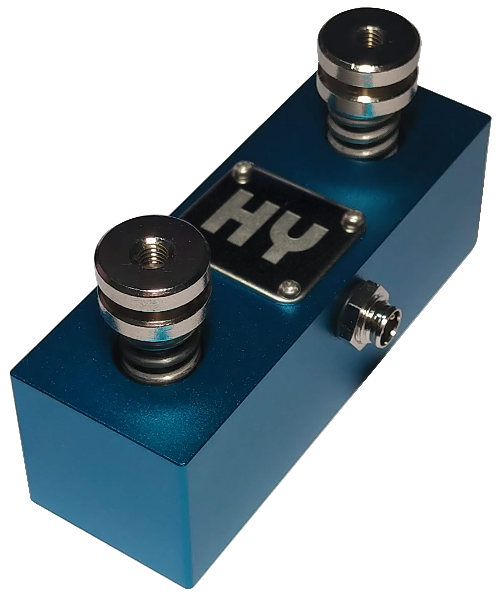

高精密拉伸鎖模力量測儀器， 2023最新一代研製產品，完整、精密且快速的測量方法 。 直觀的測量方法：具有兩個超強磁鐵的感測元件來測量偏轉（變形）補償桿的伸長或負載。 |
|
 |
簡單、易拆的磁吸式傳感器，超強吸力穩固吸附於哥林柱，檢測哥林柱拉伸量。 |
數位顯示器操作簡便，對應哥林柱位置，直觀式檢測方法。
●可使用於不同直徑的哥林柱上測量。
●利用磁安裝於哥林柱上，方便隨時拆裝使用。
●每支哥林柱使用兩個傳感器吸附檢測，補償哥林柱饒度偏差。
●先進的全電子技術，精確度<1%。
●採應變量µƐ (10µƐ=1條)。
●快速解決工業上使用的射出機、壓鑄機製造廠商和機械整修廠使用。
●快速調整4支哥林柱平均拉力，不易斷柱，保護模具。
●手持式數位操作防潑水顯示器面板，方便操作。
●顯示器內建鋰電池，及電壓燈號顯示(含充電器)。

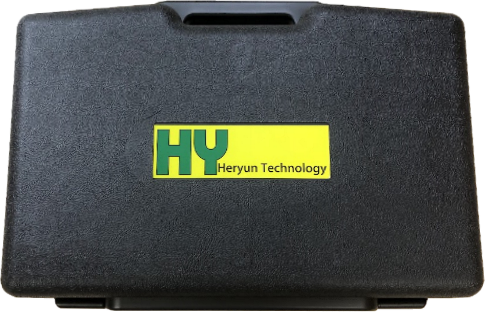

●輕量化ABS外箱。
●內附4條防EMI訊號干擾，Y型傳感器與顯示器連接線。
●專用拆卸工具兼水平儀校正。
●輕量化6kg。
鎖模力監控設備

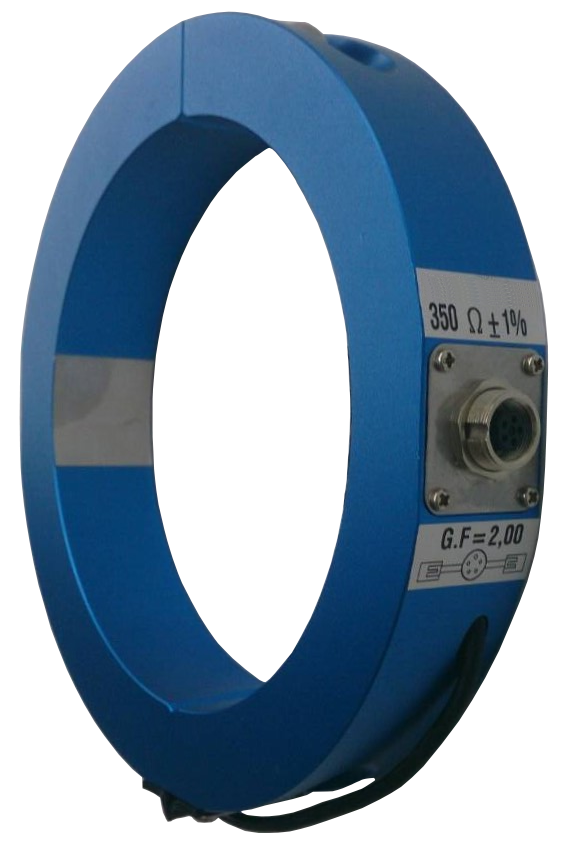

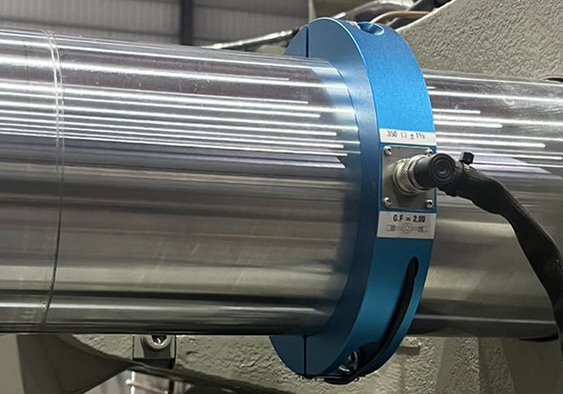

高精密拉伸力環規感測儀研製產品，提供哥林柱拉伸力負荷監控使用。
環規式感測元件扭力鎖附於哥林柱感測應變訊號，可配合AMP2放大器將訊號輸出於PLC介面，
經程式運算鎖模力數據。定義顯示於PLC人機上。
環規型傳感器還可以連接AMP_D1和顯示器，直接顯示鎖模力數據，無需透過PLC介面。

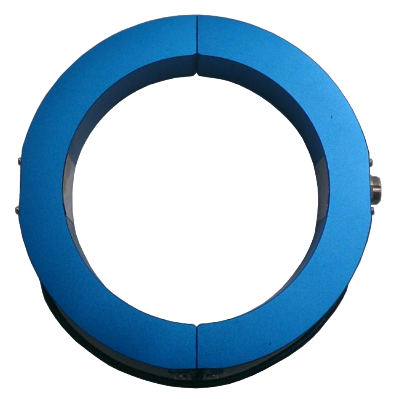

客製各種固定直徑尺寸，以符合各種壓鑄機或射出機之哥林柱Ø徑。

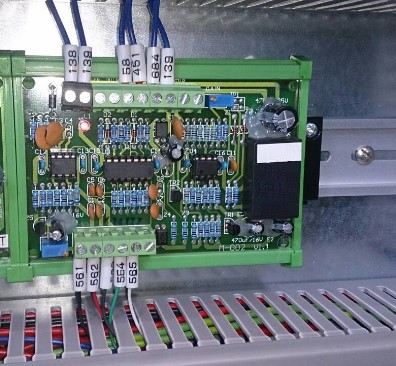

環規傳感器專用類比式放大器，提供哥林柱拉伸力負荷監控使用。
0~10V線性電壓值比對運算，可定義於人機PLC鎖模力值。
自動接收開模訊號Reset(由機器提供開模止訊號+24V或0V)。
提供零點校正，讓Reset後合模數據更精確。
鋁軌式設計，開關模燈號指示，適合電控箱安裝。

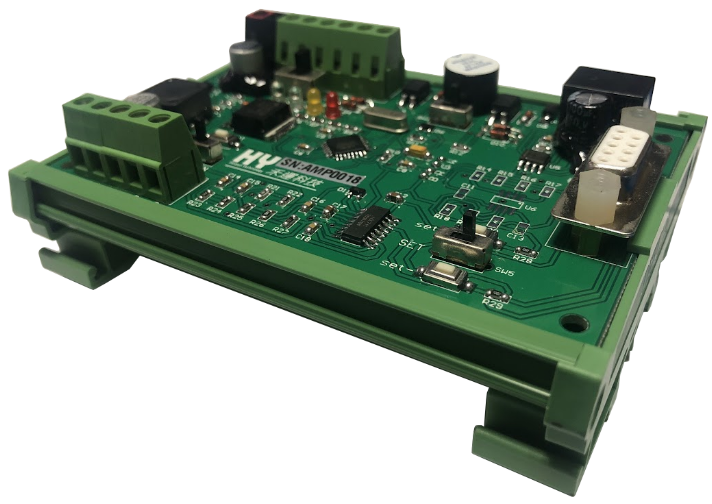

環規傳感器專用數位式放大器，提供哥林柱拉伸力負荷監控使用。
將傳感器偵測之應變量轉為Mod-bus訊號輸出至PLC或人機。
訊號包含噸數、kN、哥林
柱直徑、斷訊。
自動接收開模訊號Reset(由機器提供開模止訊號+24V或0V)。
Mod-bus訊號可讓PLC制定噸數顯示及上下限告警等用途。

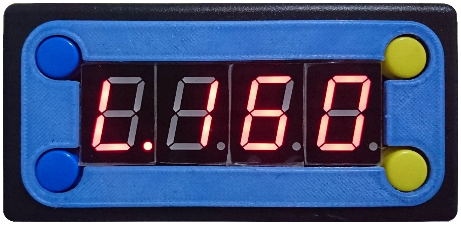

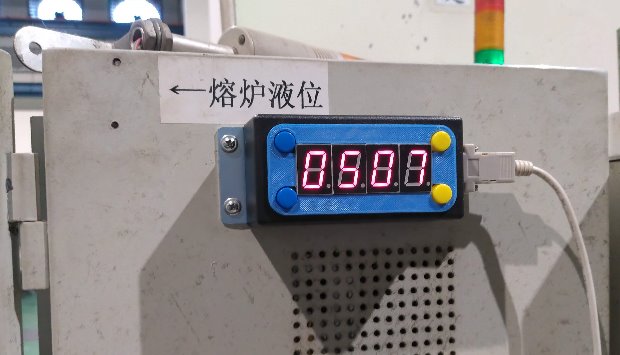

另可直接加裝專用表頭直接顯示噸數及上下限告警(無須連接PLC)。
提供哥林柱直徑調整及上下限設定調整，並計算鎖模力。
大面板鎖附式設計，及上下限設定功能，方便安裝與設定及監看。

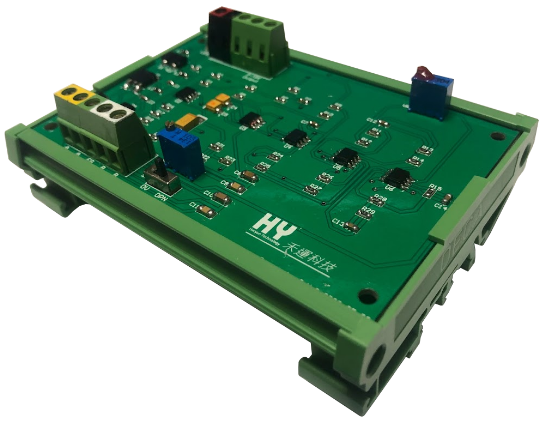

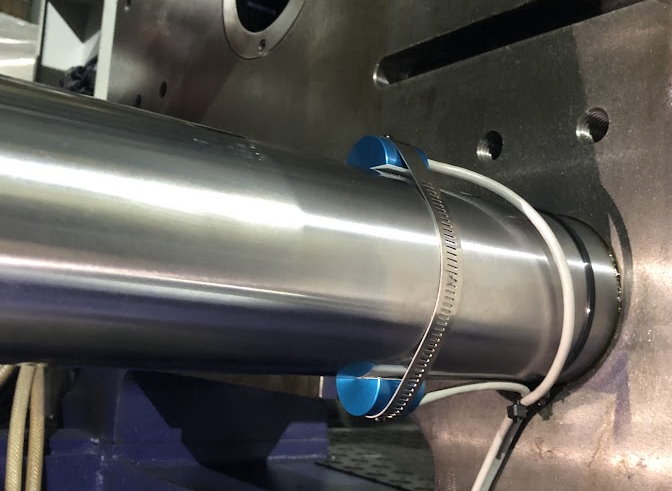

客製各種鋼帶直徑尺寸，以符合哥林柱直徑尺寸。
將傳感器偵測之應變量轉為電壓訊號。
應變量對應輸出電壓為線性。
以0~10V線性電壓值比對運算，可定義於人機PLC鎖模力值。
提供零點校正。
鋁軌式設計，適合電控箱安裝。
鎖模力檢測儀器 解決方案
 |

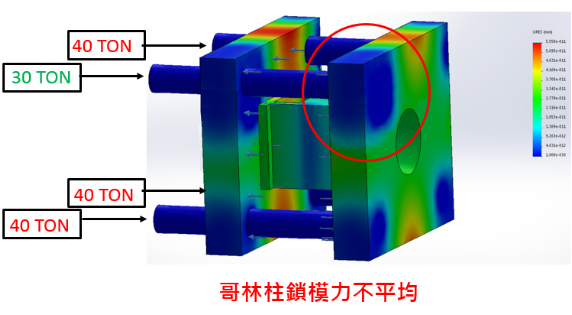

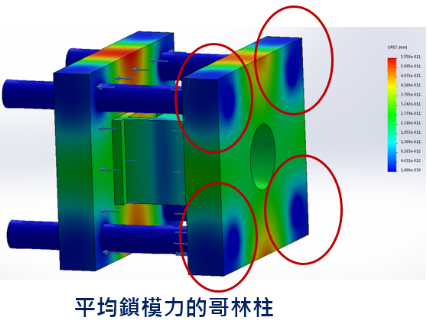

目前射出成形不良品，如出毛邊，不良率偏高或壓鑄金屬液體溢出，導致生命危脅。 追究原因，大部分都來自於模具公母模接合面(PL面)的問題， 若先排除模具本身密合度是沒問題的，那麼大部分的問題都來自於壓鑄機或射出機的四支哥林柱(Tie Bar)力量不平均，而導致公母模具PL面承受力也不平均。 |
就目前注塑機廠商普遍存在一些共同的問題，就是機台的鎖 模力出力有可能已經不平均：
機器設定的鎖模力跟機台實際的出力大小有一些落差，
所以會導致機台在生產過程中都是以高負載甚至是超負載的狀況下進行產品生產流程。
但是在這種條件下成型的產品會伴髓一些問題，
那就是會造成機器更耗能源以及提高機台的歌林柱斷裂的風險，相對模具也會損壞，
鎖模力過大時也會導致模具的排氣不良等種種因素，影響機台使用度和成品精度等問題。
有鑑於此，如何讓注塑機歌林柱平均受力，且快捷、準確的方法，取代傳統量錶耗時的校驗，
運用更靈敏的校驗技術來提升效率。「鎖模力量測技術」利用金屬因外力造成結構的形變，
藉由感測器偵測其形變大小所產生之--微弱訊號，再經由放大與訊號補償，進而量化成準確有用訊號。
另外結合感測器治具設計技術，達到量測重現性(再現性)小於 0.5%。精準掌握設備鎖模力變化，
奠定智慧化技術發展之基石，改善產品品質良率的增加，減少傳統檢測方式時間70%以上。

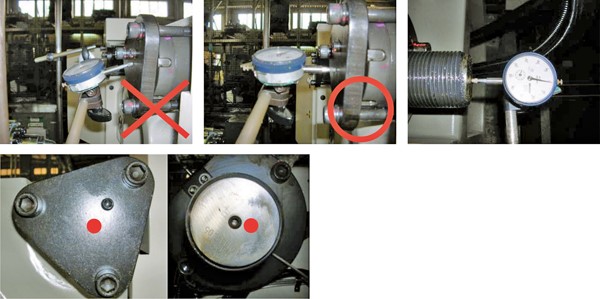

目前傳統的哥林柱調整方法(如上圖)，須利用量表垂直頂住其中一支哥林柱軸心中心點，
啟動關模動作來測量哥林柱的變形量。且必須四支哥林柱前後端都必須測量後(共8個點)，
才能大約了解每支哥林柱所承受的鎖模力(精確度非常有限)。
調整一支哥林柱，其他三支哥林柱因平均受力問題必定影響其他哥林柱，
無法一次性觀察所有哥林柱的數據，調整時間費時費力。
高精密拉伸力傳感器，為最新一代研製產品，完整、精密而且快速的測量方法採直覺式測量方法。 最佳手持傳感器以符最佳安裝、調整與保養。 |
|
|||
|
|
|||

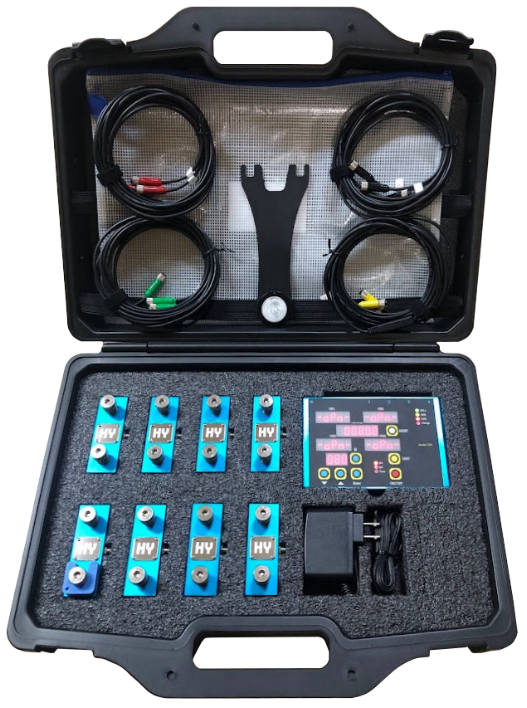

| ABS外箱設計，提攜方便，耐用，易於收納的精心設計，讓讓傳感器輕量化且提高了絕對精度。 而所有的傳感器都是可以互換的。 |
||||

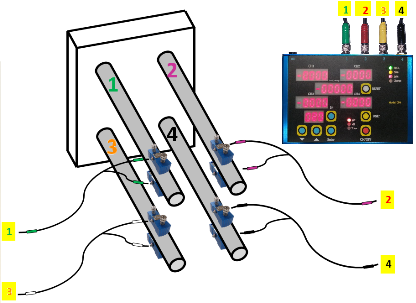

每支哥林柱磁吸2個對應180度傳感器，分別接入專用顯示器，採直覺式測量方法， 在於調整哥林柱時極為方便，尤為對於調整一支哥林柱而影響其他哥林柱的問題 |
||||
|
 |
|||

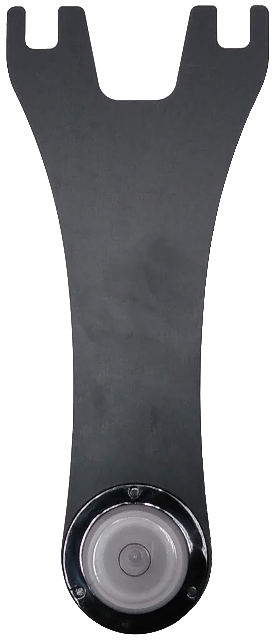

| 使用專屬拆卸工具兼水平校正儀，更方便安裝與安全的快速拆卸。 專用的拆卸工具兼水平儀輔助校正系統，傳感器快速定位於哥林柱的量測面，提高精確度。 可快速、省力、安全與方便的卸下傳感器。 |
||||
| 使用8個CD4傳感器於哥林柱，顯示個別哥林柱數據/平均應變量(變形量) /Tons、kN總和。 可輸入各種Ø徑計算，微量調整，顯示應變量(µƐ)為10µƐ=1條。並有開模手動Reset，確保每一模的數據的再現性都是精確的。 |
|
|||

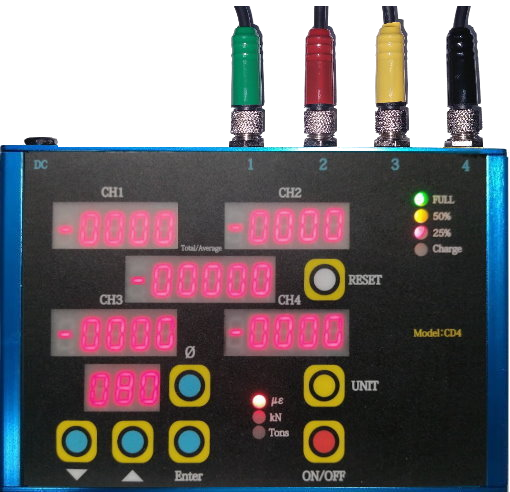

| 專業的全功能4Port顯示器，帶有鋰電池充電系統及電壓指示，充電10分鐘即可使用。 | ||||
本產品HY-CD4 秉持堅持採用瑞士相同數據技術與堅持使用瑞士技術相同規格之核心電子元件，
並且100%全部在台灣研發與製造，有別於其他廠牌利潤與成本平衡之考量。
並以低價格、高品質、勤服務為最優先考量，已深獲各大機械廠龍頭愛用。
因本產品非常高要求的，品質、數據、耐用性等，高成本都在於為了量測數據的精確，品質的管控，而核心採用美國、德國、日本之電子元件，故外型與外觀不採用華麗精品路線，只要求耐用與實用性之考量。
目前國內產品,質量上的要求愈趨提升,價格競爭力與未來公司發展息息相關，
在市場的永續經營理念上,如何將成本轉化成為最大商業利益,製造業最重要一環，就是工時和良率。
多家廠商已使用本司量測儀器,監測產品加入生產序列中。
任何廠牌及型號皆可維修,技術及維修售後服務亦有保障。
